Basiert auf Linux-CNC, Benutzung ist analog zur Holz-CNC. Einziger Unterschied ist die Spindelsteuerung - diese wird hier über den PC gesteuert.

• Kabelverbindung am Y-Endstop muss erneuert werden (Wackelkontakt)
• Steuerung der Spindel über den PC hat aufgehört zu funktionieren.
  • Übergangsweise manuell über Bedienteil unter der Fräse am FU. Bald auch mit Kabel an der Vorderseite der Fräse.

Die wichtigsten Punkte

• Kabelverbindung am Y-Endstop erneuern
• Kabel für FU Bedieneinheit bauen (alternativ: rausfinden warum die Steuerung über LinuxCNC nicht mehr geht)
• Sauber machen
• weiter Aufräumen

weitere Punkte

• Gestaltung Arbeitsplatz: Tisch zu groß?
• Frässchuh + Absaugung
• Kühlung
• Einhausung
• PC Upgrade (Hardware + Software)
• bessere Motortreiber für weniger Vibrationen

• Core2Duo X GHz, Y GB RAM, Z GB Festplatte (?)
• Mesa 5I25 PCI Interface Karte
• LinuxCNC vX.Y

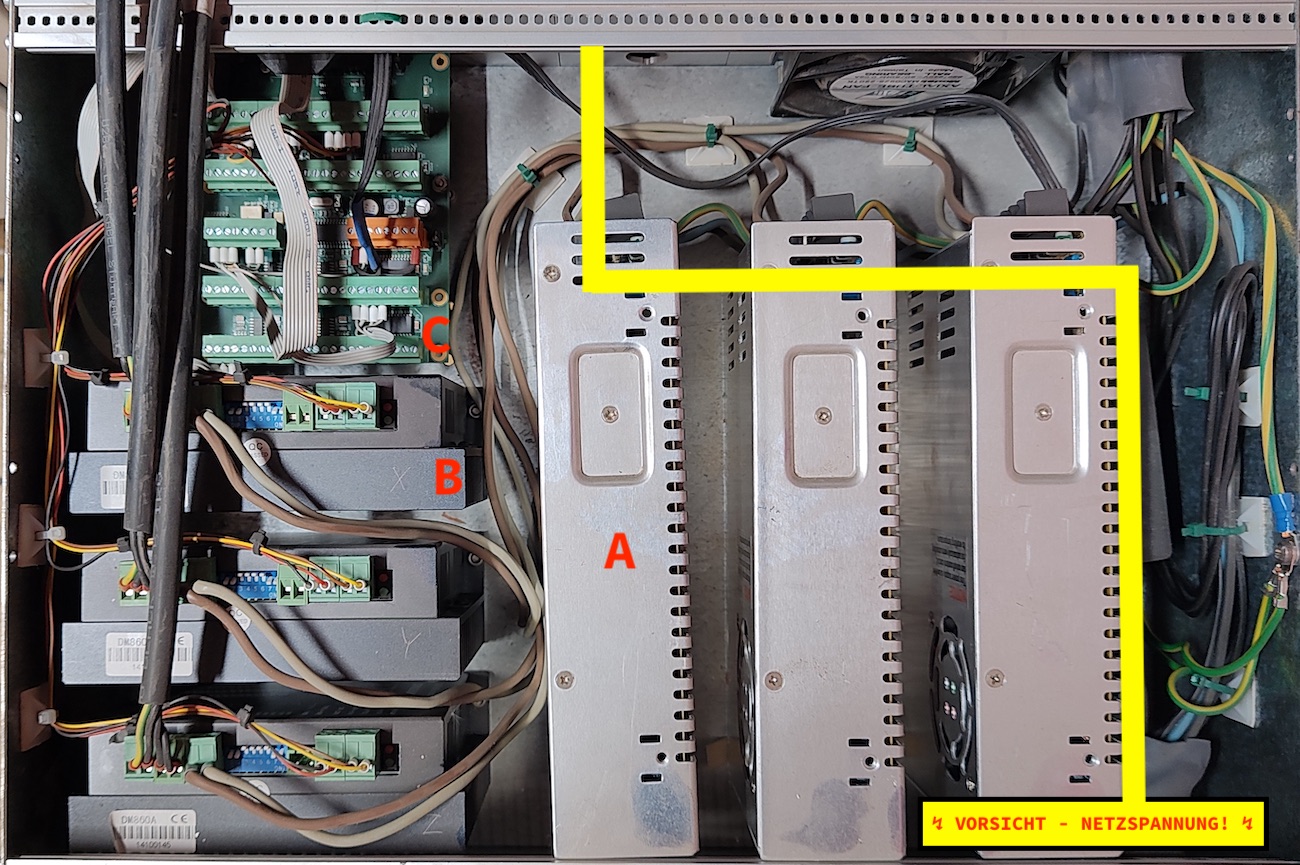

• C: Mesa 7I76 Breakout Platine
• B: 3 Schrittmotor-Treiber
• A: 3 Netzteile für die Motoren

• max. 17000 rpm
• Spannzangen Typ OZ12A bzw. 407E
• Zubehör in der 19„ Schublade
  • Einsätze in den Größen 3,4,6,8,10,12mm sowie 1/8“
  • xymm Hakenschlüssel für die Spannmutter
  • 17er Gabelschlüssel zum Gegenhalten der Spindel

• Frequenzumrichter, angeschlossen an 7I76 zur Steuerung der Drehzahl

• interne Stromverteilung mit frontseitigem Hauptschalter & Not-Aus

• Dauerhaft auf der Fräse montiert:
  • T-Nuten platte xx X yy mm
• in der 19„-Schublade
  • Niederzugschraubstock (momentan abwesend)
  • 4 Stück Höhenverstellbare Gabelspannpratze Alu M8
  • 10(?) Stück T-Nutensteine M8
  • M8 Schrauben in diversen längen
  • Präzisions-Haarwinkel 75x50mm
  • Präzisions-Anschlagwinkel INOX 100x70mm (momentan abwesend)
• auch einige der 3D-gedruckten Spannmittel in der Kiste bei der Holz-CNC sind geeignet, wenn nicht all zu große Kräfte wirken
