• maximale Schnittbreite: 100cm
• Ansteuerung: Seriell (USB-Buchse kaputt)
• empfohlener Druck: 80-100g/m² (bei scharfem Messer)
• empfohlene Geschwindigkeit: 40mm/s

Es ist eine direkte Ansteuerung via Seriell-USB-Adapter und Inkscape mit integriertem Plotter-Plugin möglich. Der Plotter taucht dann z.B. unter dem Namen /dev/ttyUSB0 auf.

Der Gerätename kann unter verschiedenen Linux-Distributionen abweichen. Um den genauen Namen zu ermitteln in einem Terminal folgenden Befehl eingeben, nachdem Du den Adapter angeschlossen hast:

sudo grep „tty“ /var/log/syslog

Damit dein Benutzer das Interface benutzen darf muss er in der Gruppe für die seriellen Interfaces sein. Wie die Gruppe heißt sieht man am besten wenn man.

ls -la /dev/ttyUSB*

es sollte etwas erscheinen wie

crw-rw—- 1 root uucp 166, 2 23. Dez 19:38 /dev/ttyACM2

In diesem fall ist die Gruppe uucp

Den Benutzer mit gpasswd -a DEINBENUTZERNAME DIEGRUPPE der Gruppe hinzufügen. Nachdem der Benutzer der Gruppe hinzugefügt wurde muss er sich vom System ein und wieder ausloggen. Erst dann greift die Einstellung.

1. Netzkabel anschließen und Geräte links am 0/1-Schalter einschalten
2. Gerät einschalten
3. SETTING drücken und Einstellungen kontrollieren: ESPEED lassen, „baud“ auf 9600
4. Adapter seriell-USB rechts am Gerät anbringen und mit dem Laptop verbinden
5. Klemmhebel lösen (nach oben klappen) um Folie einzulegen
6. LEAVE-Knopf drücken, um Folie und Druckkopf frei verfahren zu können
7. mittels HOCH/RUNTER prüfen, ob die Folie gerade läuft; ggf. Klemmhebel lösen, korrigieren und erneut prüfen
8. mittels LINKS/RECHTS an das rechte Ende der Folie fahren; mit ORIGIN Ursprungspunkt festlegen (von da aus startet der Plot)

1. Vektorgrafik in Inkscape laden oder erstellen
2. alle Objekte vorher in Pfade umwandeln; nur Pfade können geplottet werden! Keine Objekte, keine Schriftelemente.
3. ggf. über Pfadwerkzeug oder Auswahl und Statusleiste prüfen, ob es sich bereits um einen Pfad handeln
4. das zu plottende Element auswählen

1. im Menü über „Plugins / Export / Plot…“ das Plot-Modul öffnen

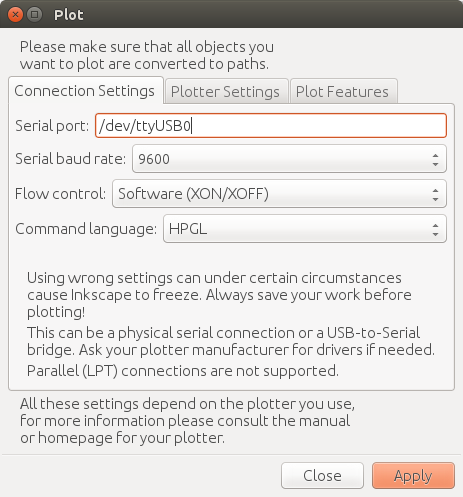

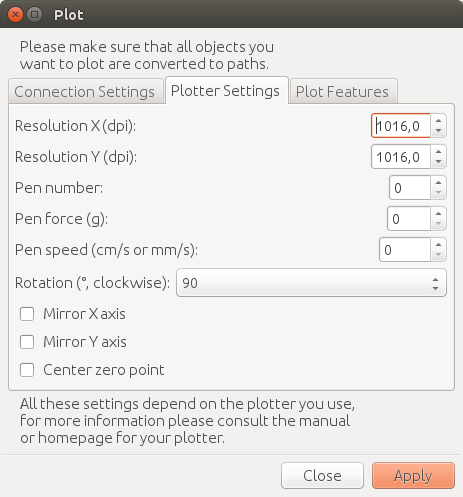

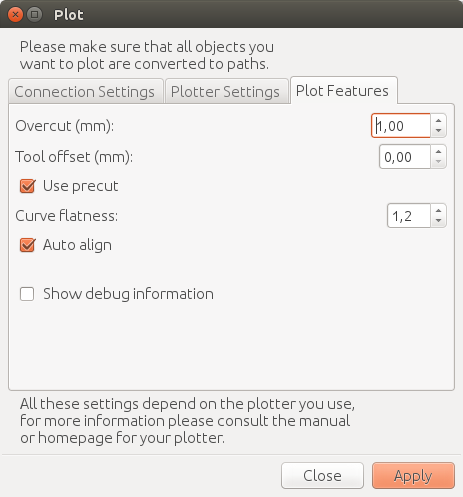

2. Einstellungen laut Screenshot vornehmen:

Zum Plotten APPLY drücken.

1. Gerät ausschalten, Kabel entfernen
2. Klemmhebel lösen, Folie entnehmen
3. Verbrauchskasse füttern :)
